Beschreibung

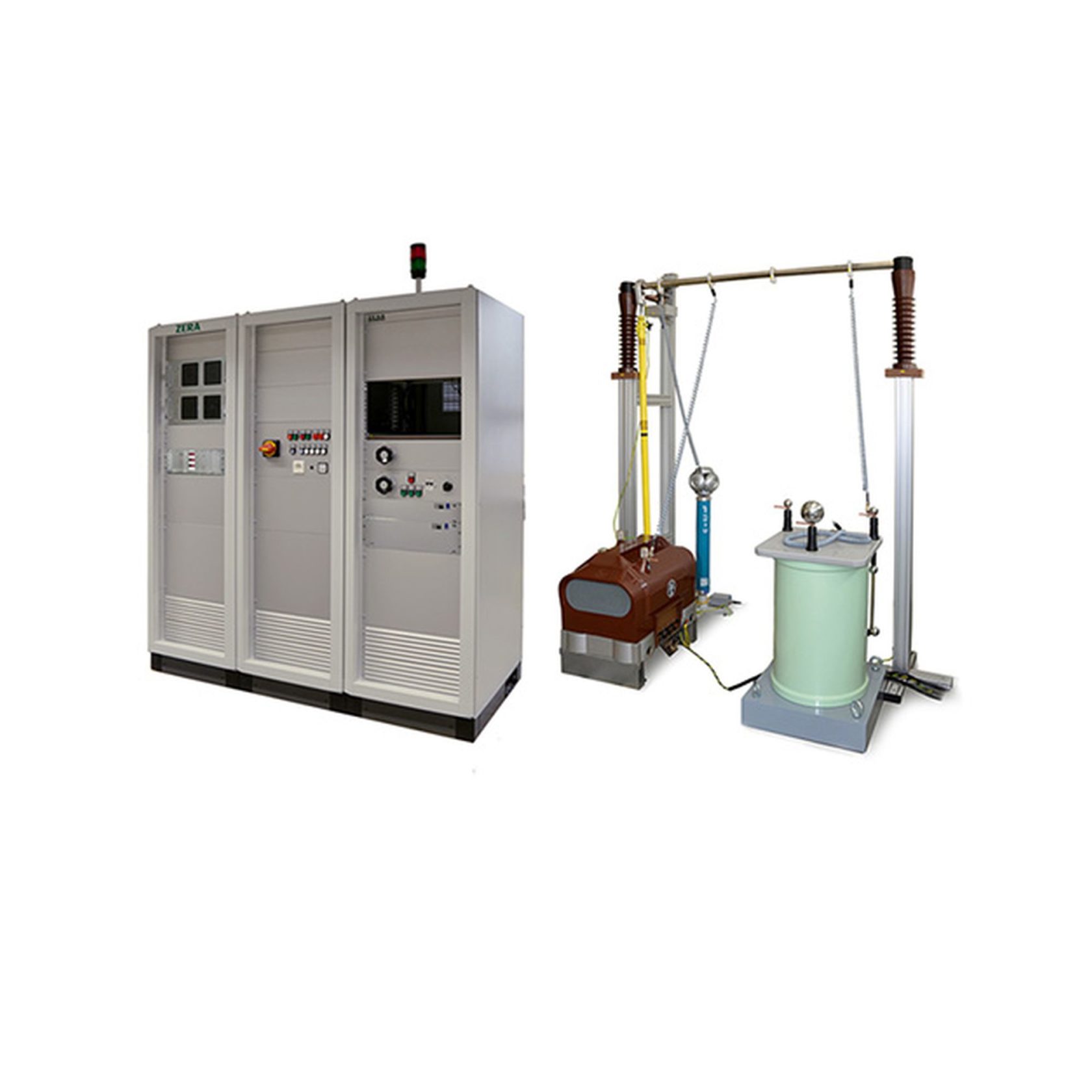

Dieses Produkt zeigt beispielhaft die maximale Ausbaustufe eines Prüfsystems zur Prüfung von Strom- und Spannungsmesswandlern.

Quellensystem

  • Variante 1: Elektronische Spannungsregel- und -Messeinheit EVRMU mit einer max. Spannung von 400 V und 50/60 Hz
  • Variante 2: Transformatorische Spannungsstell- und Messeinheit VRT mit einer max. Spannung von 400 V (Netzfrequenz)

Stromerzeugung

  • Trafo-Wandlerkombination SCM, Erzeugung max. 10000 A, 1 A/5 A

Spannungserzeugung

  • Normalspannungswandler SVT, Nominalspannung max. 500 kV/√3 kV als Referenz
  • Hochspannungsprüftrafo HVT, Spannungserzeugung max. 500 kV

Sicherheitskomponenten

  • Lichtvorhang mit farbiger Kennung

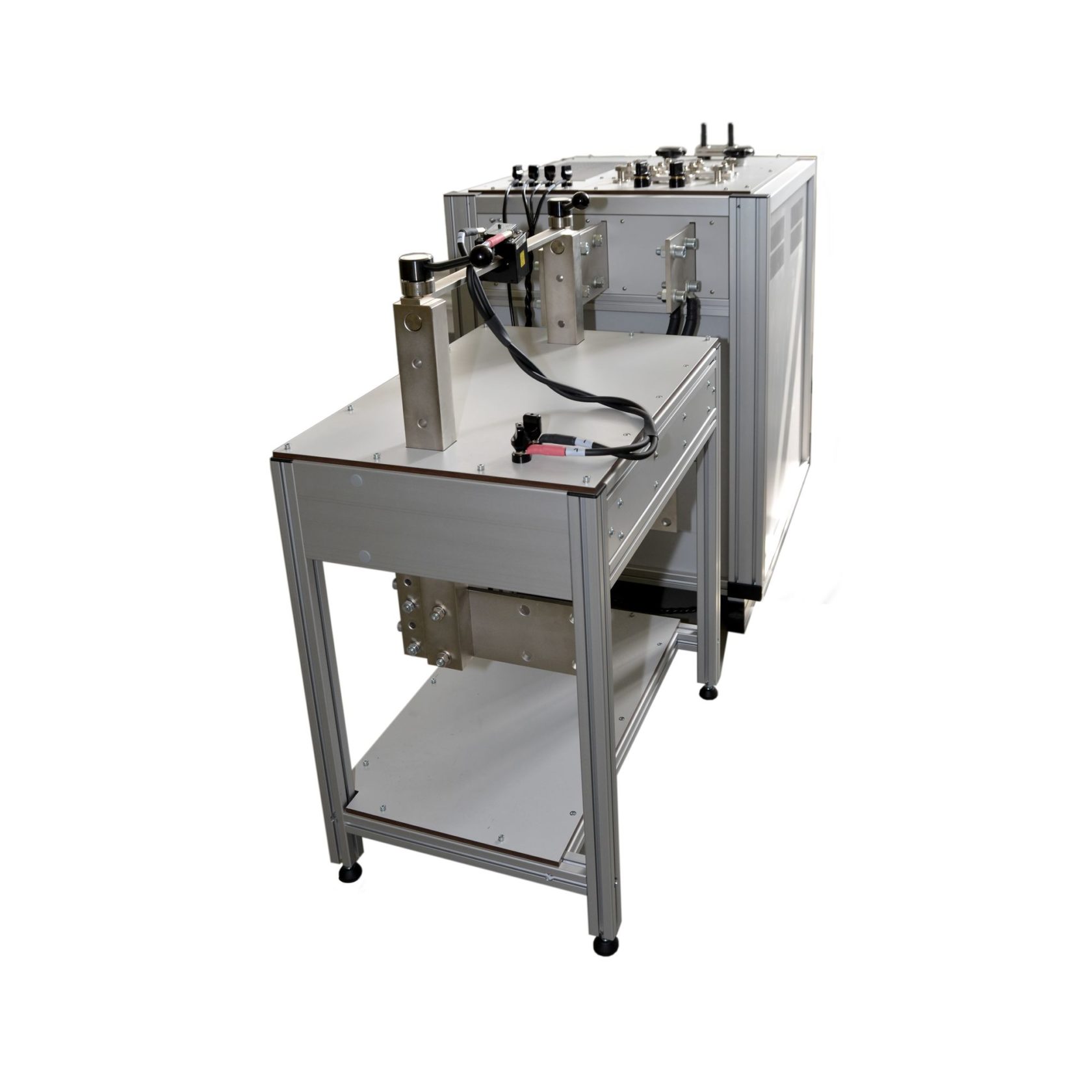

  • Prüftisch für Strommesswandler (optional mit Plexiglasabdeckung oder Sicherheitstür)
  • Hochspannungsschiene mit automatischem Erdungsschalter für die Spannungsmesswandler

Sonstige optionale Komponenten

  • PC-Prüfsystem inklusive Prüfsoftware CheckCon
  • SPS
  • Fernbedienung

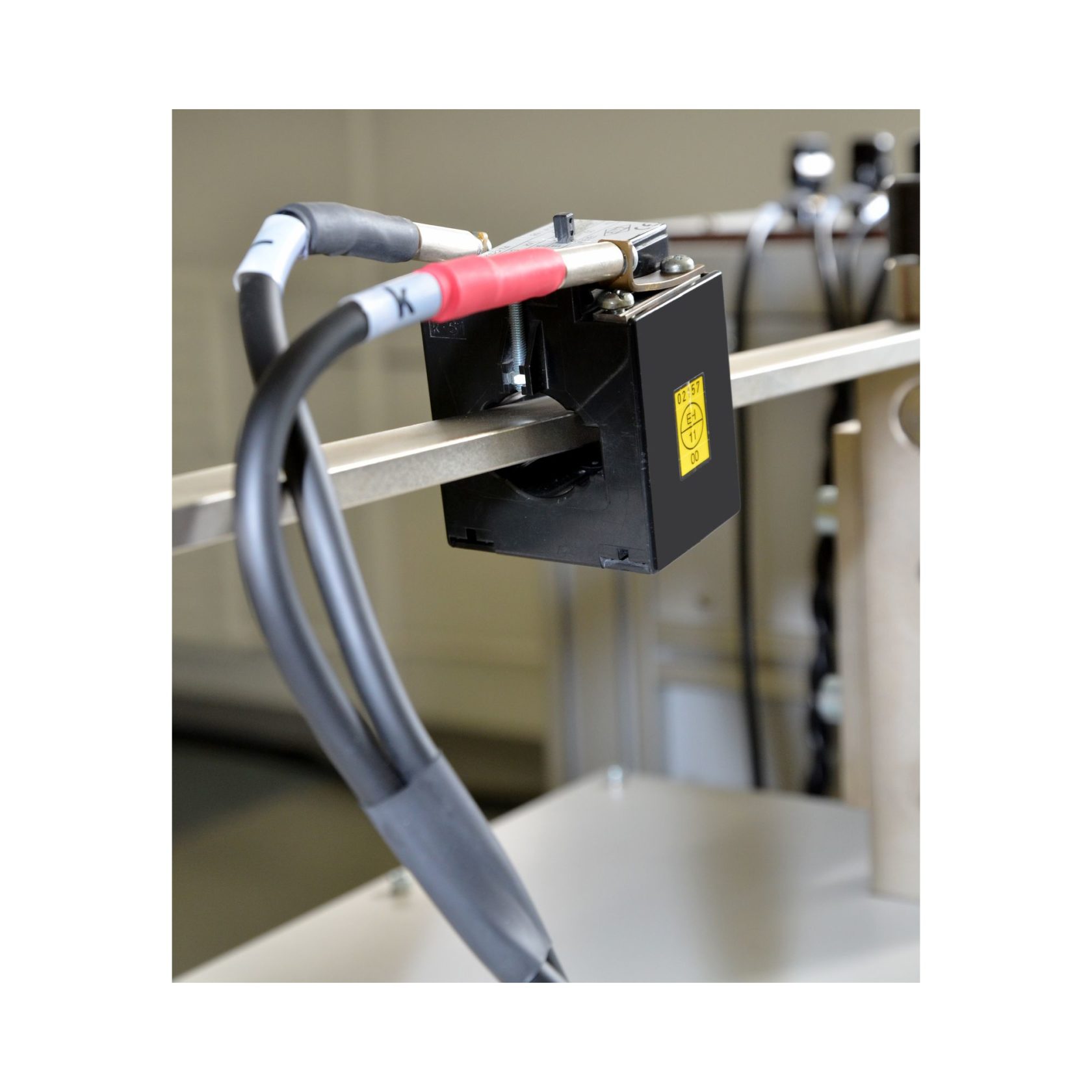

  • Prüflingsanschlüsse z. B. spezielle Stromschienen für die Hochstromprüfung von Strommesswandlern
  • Mobilcomputer und Scanner DTS100
