Eine Anlage, zwei Prüfaufgaben: Steuerbox und Gateway im Parallelbetrieb

Zwanzig Smart Meter Gateways auf der einen Seite, zwanzig Geräte für die netzdienliche Steuerung auf der anderen, und beide Seiten arbeiten unabhängig voneinander. Für die Netze BW GmbH haben wir eine Prüfeinrichtung gebaut, die zwei Komponenten des intelligenten Messsystems auf kleinstem Raum zusammenführt. Seit Oktober 2026 ist sie auf dem Weg in den produktiven Einsatz.

Die Anforderung der Netze BW GmbH

Am Anfang stand der Wunsch der Netze BW GmbH nach einer Anlage, in der heute neben dem Gateway auch die Steuerbox ihren Platz hat. Gefragt war zunächst eine hochflexible Prüfeinrichtung für Smart Meter Gateways, die exakt auf die Abläufe des Kunden zugeschnitten sein sollte. Eine Standardlösung von der Stange kam dafür nicht in Frage. Gemeinsam mit dem Kunden hat die ZERA GmbH die Anforderungen aufgenommen und in ein kundenspezifisches Prüfsystem übersetzt.

Wir haben den ersten Anlagenteil für die Gateways vor rund einem Jahr ausgeliefert. Nun folgte der zweite Schritt. Die Prüfanlage wurde um die Prüfung von Steuerboxen erweitert, sodass beide Komponenten des intelligenten Messsystems jetzt an einem Ort getestet werden können.

Zwei Anlagenseiten, die unabhängig voneinander arbeiten

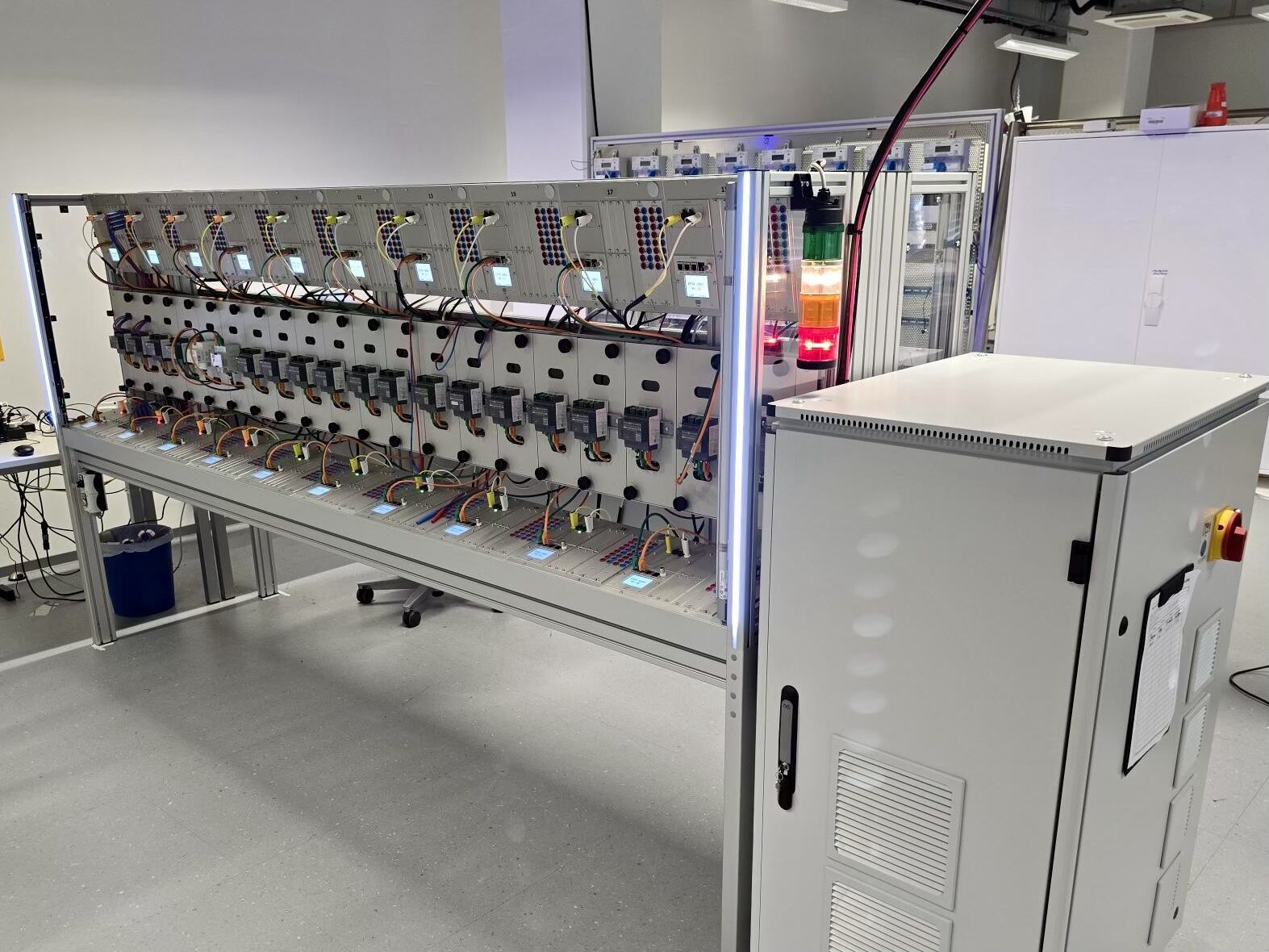

Zwei Prüfanlagen in einer Lösung: So lässt sich das Konzept am kürzesten beschreiben. Auf der einen Seite der Anlage werden bis zu 20 Smart Meter Gateways gleichzeitig geprüft, auf der anderen bis zu 20 Steuerboxen. Beide Seiten arbeiten parallel und unabhängig voneinander, ein Prüflauf auf der Gateway-Seite bremst die andere Hälfte also nicht aus.

Wie viel Platz braucht eine solche Doppelanlage? Obwohl zwei unterschiedliche Komponenten getestet werden, kommt die Anlage mit sehr wenig Stellfläche aus. Für eine Prüfstelle, die jede Steuerbox prüfen möchte, bevor sie beim Endkunden eingebaut wird, ist das ein handfester Vorteil im Laboralltag.

Welche Gateways und Steuergeräte der Betreiber später einsetzt, sollte bewusst offen bleiben. Unser Prüfkonzept ist deshalb herstellerunabhängig aufgebaut. Der Betreiber braucht keine proprietäre Lösung eines einzelnen Geräteherstellers und bleibt bei der Wahl seiner Gateways und Steuergeräte flexibel. Wie wir die Prüfung der Gateways selbst angehen, zeigen unsere Smart-Meter-Prüfsysteme.

Was eine Steuerbox im intelligenten Messsystem leistet

Was ist eine Steuerbox? Gemeint ist eine elektronische Zusatzeinheit, die über das Smart Meter Gateway mit steuerbaren Verbrauchseinrichtungen kommuniziert, etwa mit Wallboxen, Wärmepumpen oder Batteriespeichern. Über diesen Weg können Netzbetreiber Lasten im Netz gezielt steuern, wenn es eng wird. Seit dem 1. Januar 2024 müssen sich neue steuerbare Verbrauchseinrichtungen mit mehr als 4,2 kW Netzanschlussleistung nach § 14a EnWG vom Netzbetreiber dimmen lassen.

In der Praxis begegnen Netzbetreibern dafür vor allem zwei Begriffe. Als FNN-Steuerbox gilt ein Gerät, das die Anforderungen aus dem Lastenheft des VDE FNN erfüllt. Der zweite Begriff verweist auf den Kommunikationsweg.

Für die sichere Anbindung an das Gateway gilt die BSI TR-03109, bei Steuerboxen konkret deren Teil 5 mit eigenen Vorgaben zum Zusammenspiel mit dem Gateway. Weil die Steuerbefehle über den CLS-Kanal des Gateways laufen, ist auch der Name CLS-Steuerbox verbreitet.

Von der Entwicklung bis zur Inbetriebnahme vor Ort

Bis die Anlage stand, vergingen viele Monate. In dieser Zeit lief eine enge Zusammenarbeit, an der neben dem Kunden zahlreiche Bereiche beteiligt waren:

• Vertrieb für die Abstimmung der Anforderungen
• Entwicklung und Konstruktion für das Prüfkonzept und den mechanischen Aufbau
• Fertigung für den Bau der Anlage in unserem Werk

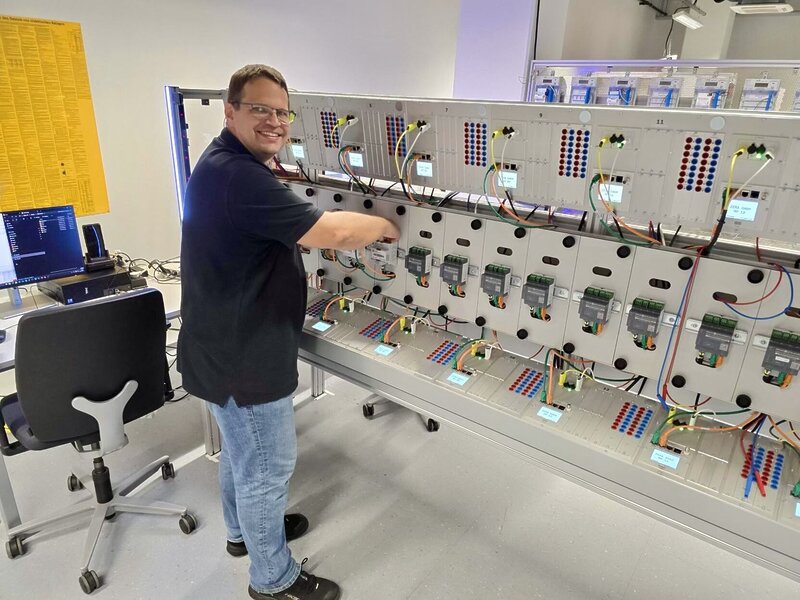

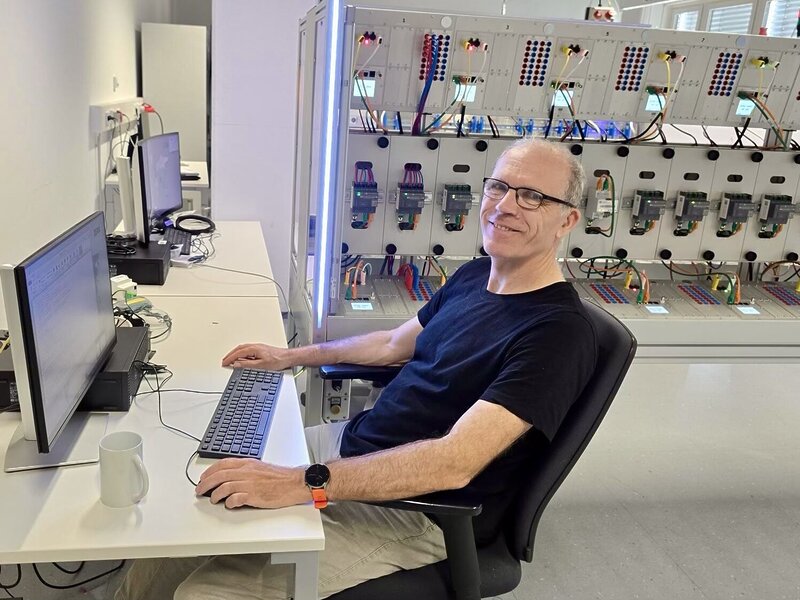

Seit dem 1. Oktober 2026 befindet sich die Anlage auf dem Weg in den produktiven Einsatz. Unsere Kollegen Sebastian Wilsberg und John Bergenholtz begleiten die finale Inbetriebnahme vor Ort und bereiten die Anlage auf den täglichen Betrieb vor. Auch Vertriebsleiter Christian Brenncke und Geschäftsführer Horst Wächter haben sich bereits persönlich ein Bild von der fast fertig installierten Prüfeinrichtung gemacht.

Das Feedback des Kunden fällt äußerst positiv aus. Für uns bestätigt das Projekt, wie viel sich bewegen lässt, wenn Erfahrung in der Prüftechnik und ein offener Austausch mit dem Kunden zusammenkommen. Unser Dank gilt dem gesamten Team der Netze BW GmbH, mit dem wir die kommenden Schritte gern weiter gemeinsam gehen. Sprechen Sie uns gern über unseren Kontakt an, wenn Sie vor einer ähnlichen Aufgabe rund um Gateway und Steuerbox stehen.
